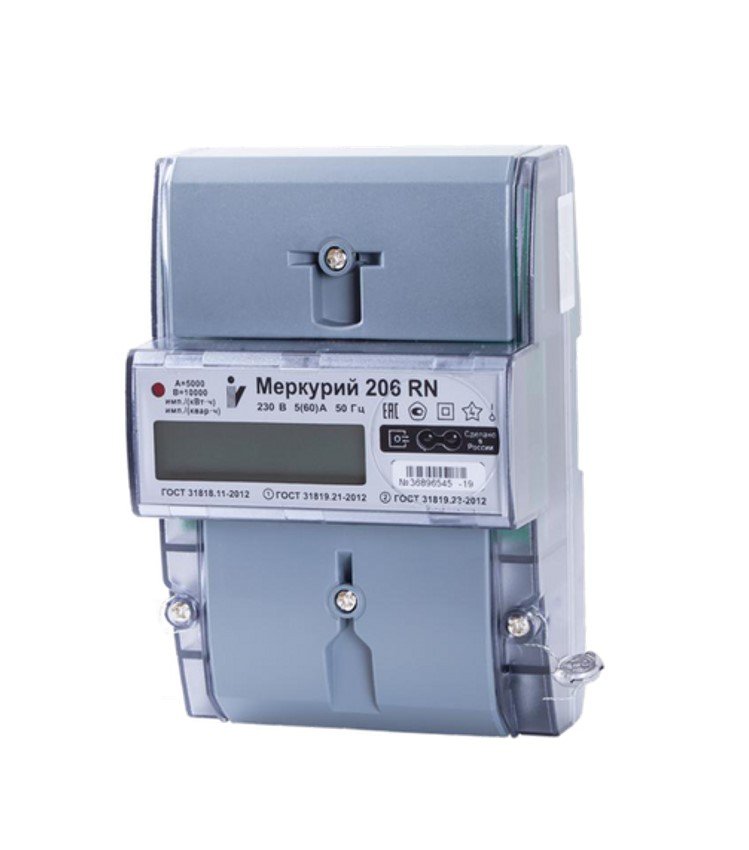

Однофазный счётчик электрической энергии прямого включения Меркурий 206

• Меркурий 206 PNF04

• Меркурий 206 PNOF04

Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

• Особенности
• Характеристики
• Документация

• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • энергия всего от сброса показаний;
  • энергия на начало текущих и 180 предыдущих суток;
  • энергия на начало текущего и 48 предыдущих месяцев.
• Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
  Каждый месяц года программируется на индивидуальное тарифное расписание
• Измерение параметров электрической сети:
  • мгновенные значения активной, реактивной и полной мощности;
  • действующие значения тока и напряжения;
  • частота сети;
  • коэффициент мощности.
• Профиль мощности с временем усреднения 30 минут и глубиной хранения 6 месяцев
• Фиксация максимумов тока, напряжения, активной и реактивной мощности
• Ведение журналов событий
• Внешнее питание интерфейса RS-485 для оптимизации цены системы для многоквартирных домов
• Беспроводные интерфейсы LoRa и Zigbee для построения систем АСКУЭ
• Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой
• Наличие встроенного реле на 60 А
• Энергонезависимая электронная пломба
• Запись несанкционированных воздействий в нестираемые журналы событий
• Индикация параметров на ЖКИ при отключенном питании
• Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
• Малогабаритный корпус с креплением на DIN-рейку

Параметр	Значение
Номинальное напряжение, V	220
Предельный рабочий диапазон напряжений, V	176-253
Номинальный (максимальный) ток, А	10 (60)
Частота сети, Hz	50 ±2 %
Порог чувствительности, A, не более	0,04
Количество тарифных зон	1-4
Мощность передатчика(ЭИИМ), мВт	до 25
Цена младшего разряда дисплея, kW.h	0,01
Счетный механизм – ЖКИ с емкостью отсчета, kW.h	999999,99
Максимальный ток встроенного реле, A	80
Рабочий диапазон температур, °С	-40…+60°С
