Комплексное решение «Умного освещения» на базе технологии LoRaWAN реализованное на оборудовании компании OrionM2M позволит обеспечить значительную экономию энергии, повысить уровень безопасности и снизить затраты на эксплуатацию.

Модуль управления освещением ORIONLIGHTING DAGO-LW868 является идеальным решением для внешнего коммерческого освещения – уличное и дорожное освещение, освещение парковок и других объектов.

Удаленный мониторинг, умное управление уровнем освещения, интеллектуальный учет и биллинг по каждой мачте, умный счетчик учитывает потребление на основе тарифов, автоматически формируется баланс энергопотребления и адаптируется модель работы системы

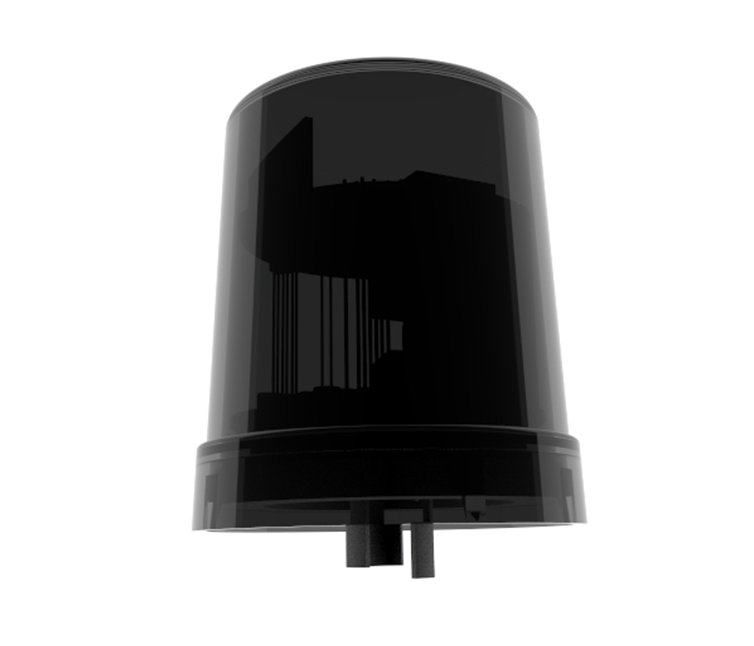

ORIONLIGHTING DAGO-LW868

NEMA Socket ANSI C136.41

Модуль управления освещением

ORIONLIGHTING DAGO-LW868 является дистанционно управляемым через радиосеть LoRaWAN контроллером для светильников HID и LED с предустановленным NEMA Socket разъемом типа ANSI C136.41.

Светильник управляется через цифровой DALI либо 0 - 10В аналоговый интерфейсы. Используя поворотные замки стандартизированного разъема NEMA посадка контроллера ORIONLIGHTING DAGO-LW868 обеспечивает надежную подачу питания и герметичность соединения.

• Особенности
• Характеристики
• Документация

ВОЗМОЖНОСТИ УПРАВЛЕНИЯ И КОНТРОЛЯ

Управление параметрами	Контроль параметров	Сигнализация
Планировщик с поддержкой астрономического календаря	Мощность лампы	Высокое/Низкое напряжение
Планировщик по расписанию	Сетевое напряжение	Высокий. Низкий ток
Включение (Фотоэлемент / Расписание / Вручную)	Ток	Отказ светильника или источника питания
Ограничение мощности включения / выключения	Активная мощность	Отказ прибора
Ограничение повышенного / пониженного напряжения	Реактивная мощность
Ограничение повышенного / пониженного тока	Полная мощность
Счетчик попыток запуска	Косинус φ
Время отключения лампы	Энергопотребление (активное / реактивное)
Время прогрева лампы	Лампа / контроллер - счетчик часов работы
Время перезарядки лампы	Счетчик циклов включения / выключения лампы
Порог уровня светимости	GPS координаты
Настройка передачи данных	Встроенный датчик уровня освещенности.
Настройка приоритета оповещений

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Тип светильников	Светодиодные, Люминесцентные, Газоразрядные
Разъем для подключения	7pin NEMA socket (ANSI C136.41)
Максимальная мощность светильника	400W
Функции управления	ON/ OFF / Dimming
Диапазон диммирования	30%-100%
Шаг диммирования	плавная регулировка
Интерфейс управления	0-10V / DALI
Сетевой интерфейс	LoRaWANTM (low power, long range radio frequency)
Частотный диапазон	EU863-870, US902-928, AU915-928, CN779-928, AS923, KR920-923, IN865-867, RU864-870, KZ865-868
Обновление ПО	FSK / OTA (over the air)
Протокол связи	LoRaWANТМ: Class C
Безопасность	AES-128
Источник питания	100 – 277В AC / 50Гц-60Гц
Защита от перенапряжения	10кA
Управление расписанием	10 минутный интервал
Энергопотребление	0.5Вт
Точность внутренних часов	GPS/ГЛОНАСС
Управление в режиме реального времени	LoRaWANTM Class C networks only
Степень защиты корпуса	IP66
Диапазон рабочих температур	-40°C to +65°C
Размеры (диаметр х высота)	76 x 96 mm
Соответствие стандартам	CE, RoHS, EN 61000-3-2(2014), EN 61547(2009), EN 60068-2-1(2007), EN 60068-2-2(2007),
Сертификаты	ЕАС / CT-KZ
